消防水箱圖集 12S101
點擊：不銹鋼水箱圖集 12S101 全冊

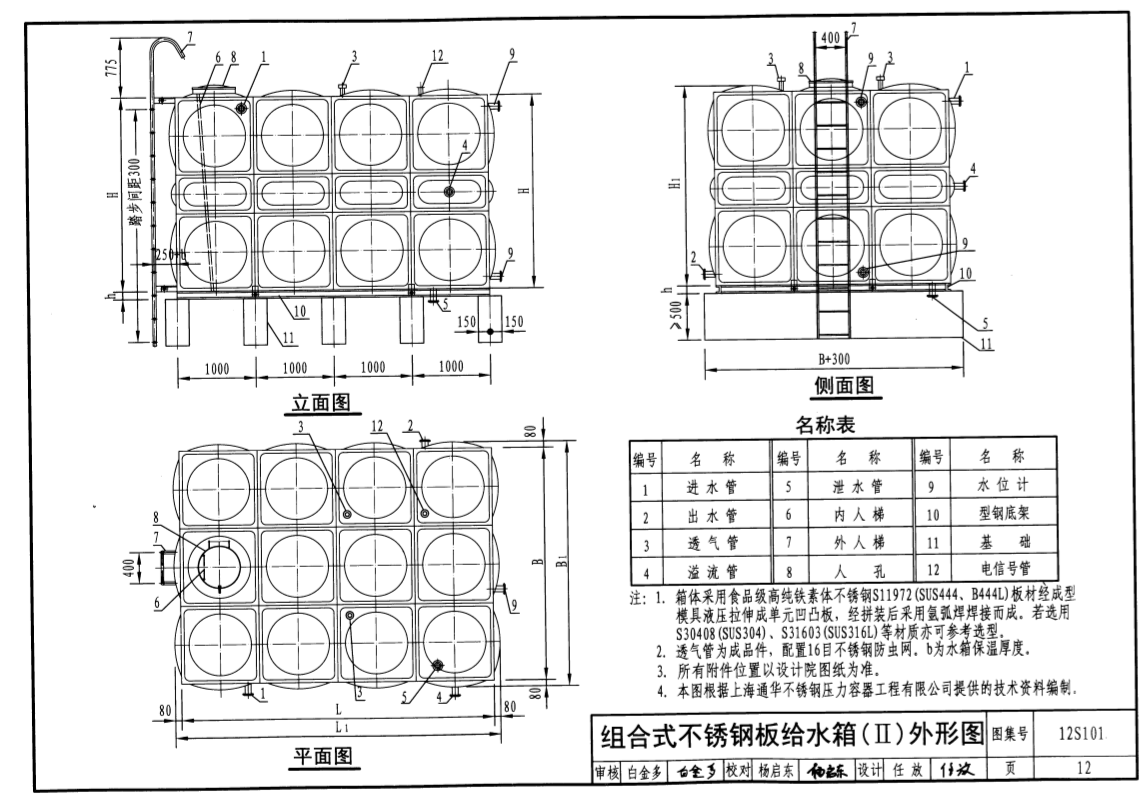

不銹鋼消防水箱圖集 12S101 （外形圖）：
不銹鋼消防水箱圖集 12S101 （選用表一）：

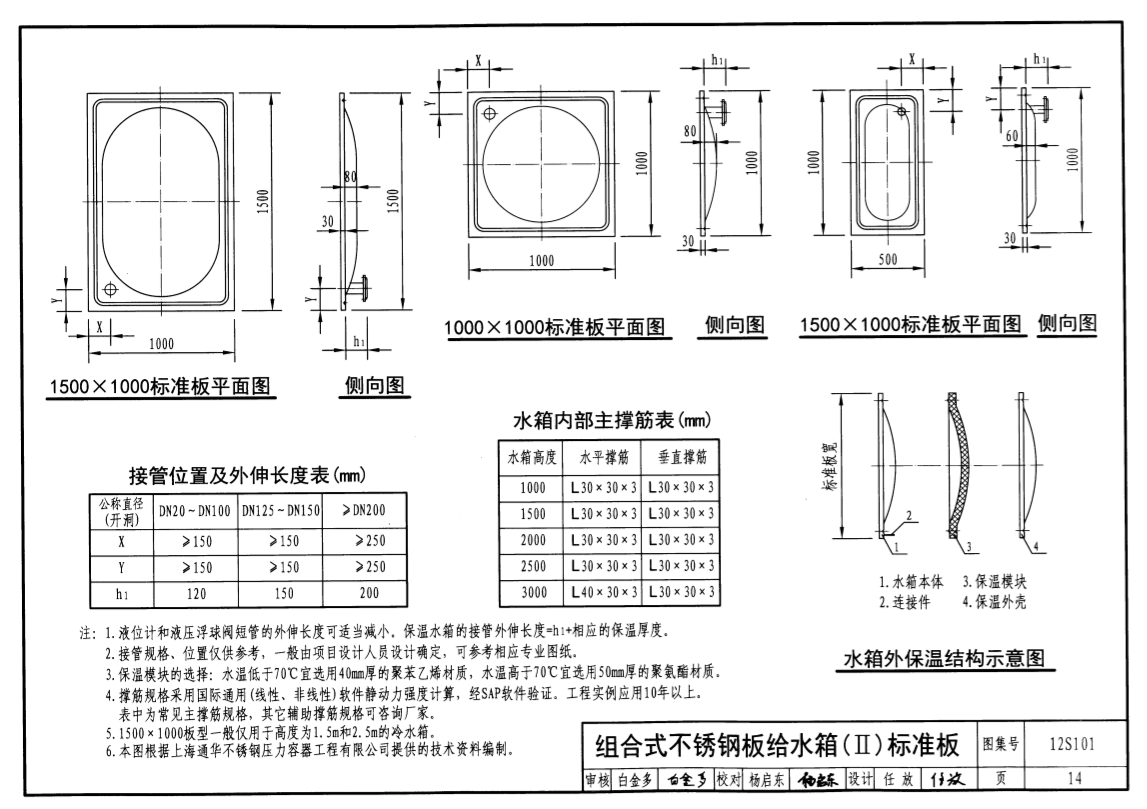

不銹鋼消防水箱圖集 12S101 （標準板）：

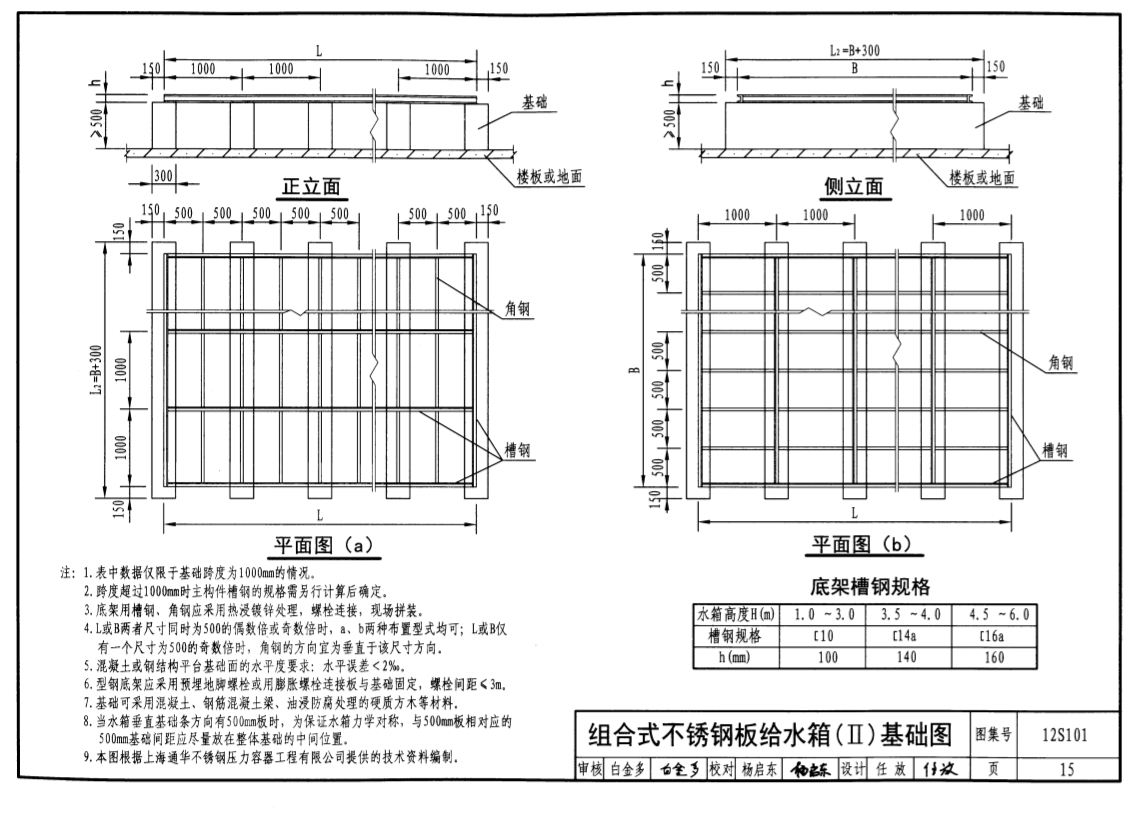

不銹鋼消防水箱圖集 12S101 （基礎圖）：
不銹鋼消防水箱圖集 12S101 （外形圖）：
不銹鋼消防水箱圖集 12S101 （選用表二）：
不銹鋼消防水箱圖集 12S101 （標準板）：
不銹鋼消防水箱圖集 12S101 （選用表二）：
不銹鋼消防水箱內人梯圖集：
不銹鋼消防水箱外人梯圖集：
不銹鋼消防水箱人孔圖集：
消防水箱配管接頭安裝圖集：
消防水箱溢流管透氣管安裝圖集：
消防水箱玻璃管液位計安裝圖集：
消防水箱浮球閥安裝圖集：
消防水箱一般采用鋼板、鋼筋混凝土、玻璃鋼制作。鋼板水箱施工安裝方便，但易銹蝕，內外表面都應做防腐處理。鋼板水箱的造型可參考國家標準圖集。鋼筋混凝土水箱適合大型水箱，經久耐用、維護簡單、造價較低，但自重大，與管道連接不好時易漏水。不銹鋼水箱質量輕、強度高、耐腐蝕、造型美觀，安裝維修方便，大容積水箱可現場組裝，因而得到普遍采用。
常用消防水箱的形狀有矩形、方形不銹鋼水箱：
水箱應設進水管、出水管、溢流管、泄水管、水位信號裝置外爬梯等附件。
(1)進水管：水箱進水管一般從側壁接入，也可以從底部或頂部接入。 當水箱利用管網壓力進水時，其進水管出口處應設浮球網或液壓閥。浮球閥一般不少于2個。浮球網直徑與進水管直徑相同，每個浮球閥前應裝有檢修閥門。
(2)出水管：水箱出水管可從例壁或底部接出。從側壁接出的出水管內底或從底部接出時的出水管口頂面，應高出水箱底50 mm。出水管口應設置閘閻。
水箱的進、出水管宜分別設置，當進、出水管為同一條管道時，應在出水管上裝設止回閥。當需要加裝止回同時，應采取阻力較小的旋啟式止回閥代替升降式止回閥，且標高應低于水箱低水位1m以上。生活與消防合用一個水箱時，消防出水管上的止回閻應低于生活出水虹吸管的管頂(低于此管頂時，生活虹吸管的真空被破壞，只保證消防出水管有水流出)至少2m，使其具備一定的壓力推動止回閥。當火災發生時，消防貯備水量才能真正發揮作用。
消防和生活合用水箱除了確保消防貯備水量不做它用的技術措施。
(3)溢流管：水箱溢流管可從側壁或底部接出，其管徑血按排泄水箱大入流量確定，并宜比進水管大l一2號。溢流管上不得安裝閥門。溢流管不得與排水系統直接連接，必須采用間接排水，溢流管上應有防正塵土、昆蟲、蚊蠅等進入的措施，如設置水封、濾網等。
(4)泄水管：水箱泄水管應自底部低處接出。泄水管消防和生活臺用水箱上裝有閘閥(不應裝截讓閥)，可與溢流管相接，但不得與排水系統直接連接。泄水管管徑在無特殊要求下，管徑一般采用DN50。
(5)通氣管：供生活飲用水的水箱應設有密封箱蓋，箱蓋上應沒有檢修入孔和通氣管。通氣管可伸至室內或室外，但不得伸到有害氣體的地方，管口應有防止灰塵、昆蟲和蚊蠅進入的濾網，一般應將管口朝下設置。通氣管上不得裝設閥門、水封等妨礙通氣的裝置。通氣管不得與排水系統和通風道連接。通氣管一般采用DN50的管徑。
(6)液位計：一般應在水箱側壁上安裝玻璃液位計，用于就地指示水位。在—個液位計長度不夠時，可上下安裝2個或多個液位計。相鄰2個液位計的重疊部分，不宜少于70 mm。若在水箱未裝液位信號計時，可設信號管給出溢水信號。信號管一般自水箱側壁接出，其設置高度應使其管內底與溢流管底或喇叭口溢流水面平齊。管徑一般采用DNl5信號管可接至經常有人值班房間內的洗臉盆、洗滌盆等處。若水箱液位與水泵連鎖，則在水箱側壁或頂蓋上安裝液位繼電器或信號器，常用的液位繼電器或信號器有浮球式、桿式、電容式與浮平式等。
水泵壓力進水的水箱的高低電掛水位均應考慮保持一定的安全容積，停泵瞬時的高電控水位應低于溢流水位100 mm，而開泵瞬時的低電控水位應高于設計低水位20mm，以免由于誤差而造成溢流或放空。
(7)水箱蓋、內外爬梯及其他有關附件，可參考《給水排水標準圖集12S101》制作及安裝。
